Дождевальная камера на машиностроительном заводе

Заказчик: МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД (ВПК)

ОРГАНИЗАЦИЯ ДОЖДЕВАЛЬНОЙ КАМЕРЫ

Машиностроительному заводу требовалось организовать испытание готовых машин на влагопроницаемость. Необходимо было создать условия, максимально приближенные к воздействию дождя, и обеспечить равномерное орошение машины со всех необходимых направлений.

Дождевальная камера на предприятии ранее отсутствовала, поэтому испытания в условиях искусственного дождя не проводились. Это не позволяло проводить полноценную проверку герметичности корпуса, соединений, дверей, люков и других элементов техники непосредственно на производственной площадке.

Испытательная система должна была обеспечить стабильное и равномерное распыление воды по поверхности машины.

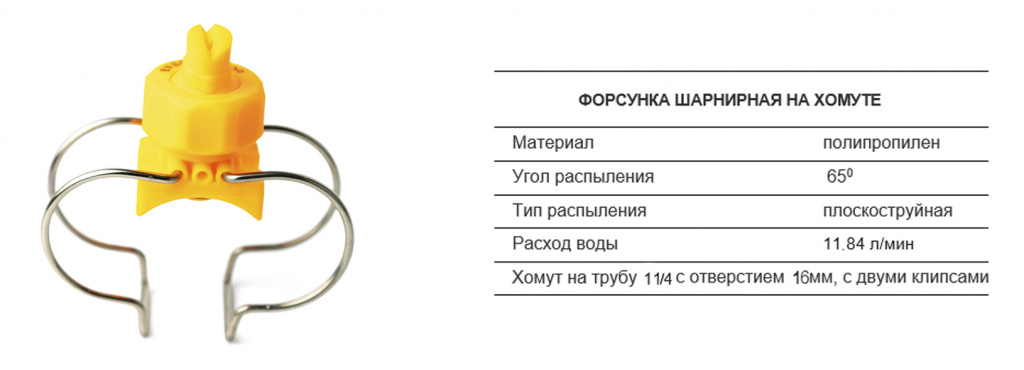

Главное требование к применению форсунок в дождевальной камере: обеспечить равномерное воздействие воды на испытываемый объект. Для организации системы дождевания были выбраны распылительные форсунки с креплением на хомуте.

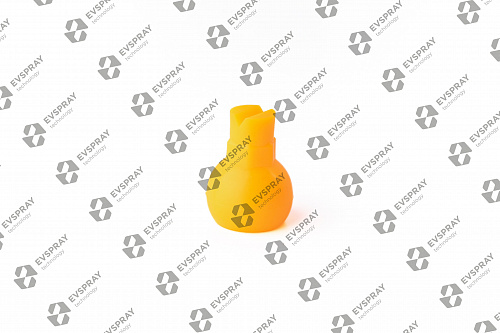

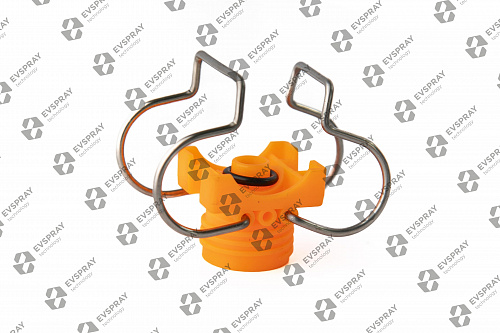

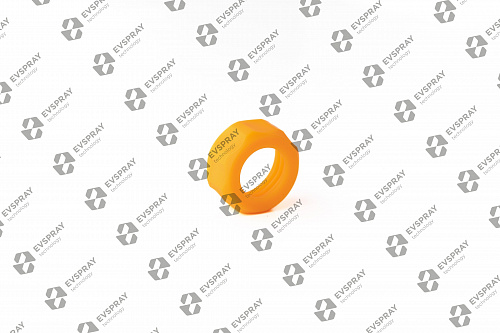

В комплект вошли: хомут на трубу, гайка, шарнирная форсунка.

На видео ниже продемонстрирована работа выбранной форсунки на нашем демонстрационном стенде. Его наличие дает возможность нашим клиентам увидеть работу форсунки онлайн и убедиться в правильности выбора.

Таблица расчетов и подбора количества форсунок

Требуемое количество форсунок: 70 шт. с шагом 70 см

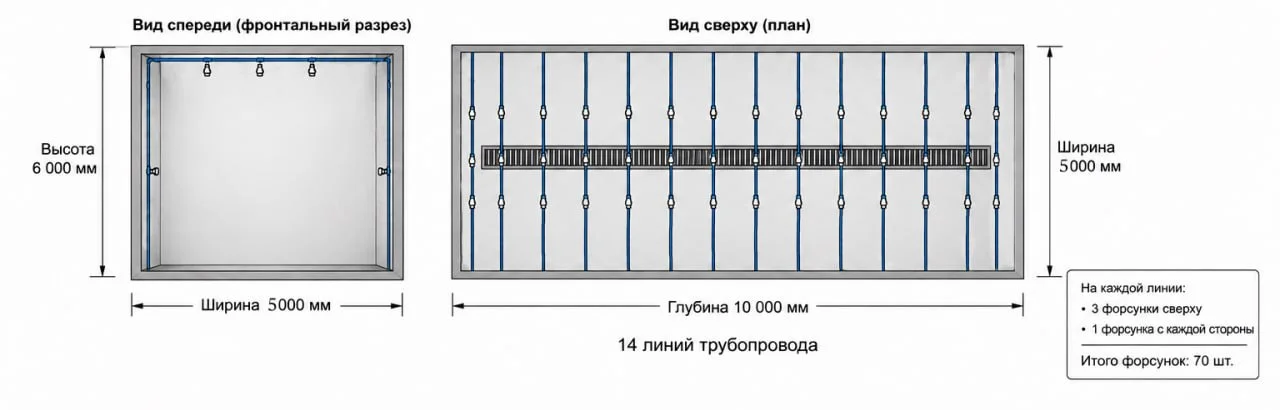

Конструкция на хомуте позволила установить форсунки непосредственно на трубопроводе и сформировать необходимую конфигурацию системы без сложной доработки труб. Дождевальная камера размером 10 м × 5 м × 6 м оснащена 14 линиями трубопровода с установленными на хомуте распылительными форсунками. По каждой линии предусмотрено 5 точек распыления: 3 сверху и по одной с каждой боковой стороны. Всего установлено 70 форсунок.

Такая компоновка обеспечивает равномерное воздействие воды на верхние и боковые поверхности испытуемой машины и позволяет проводить повторяемые испытания на влагопроницаемость. Расположение форсунок было рассчитано таким образом, чтобы зоны распыления перекрывались и на поверхности машины не оставалось необрабатываемых участков.

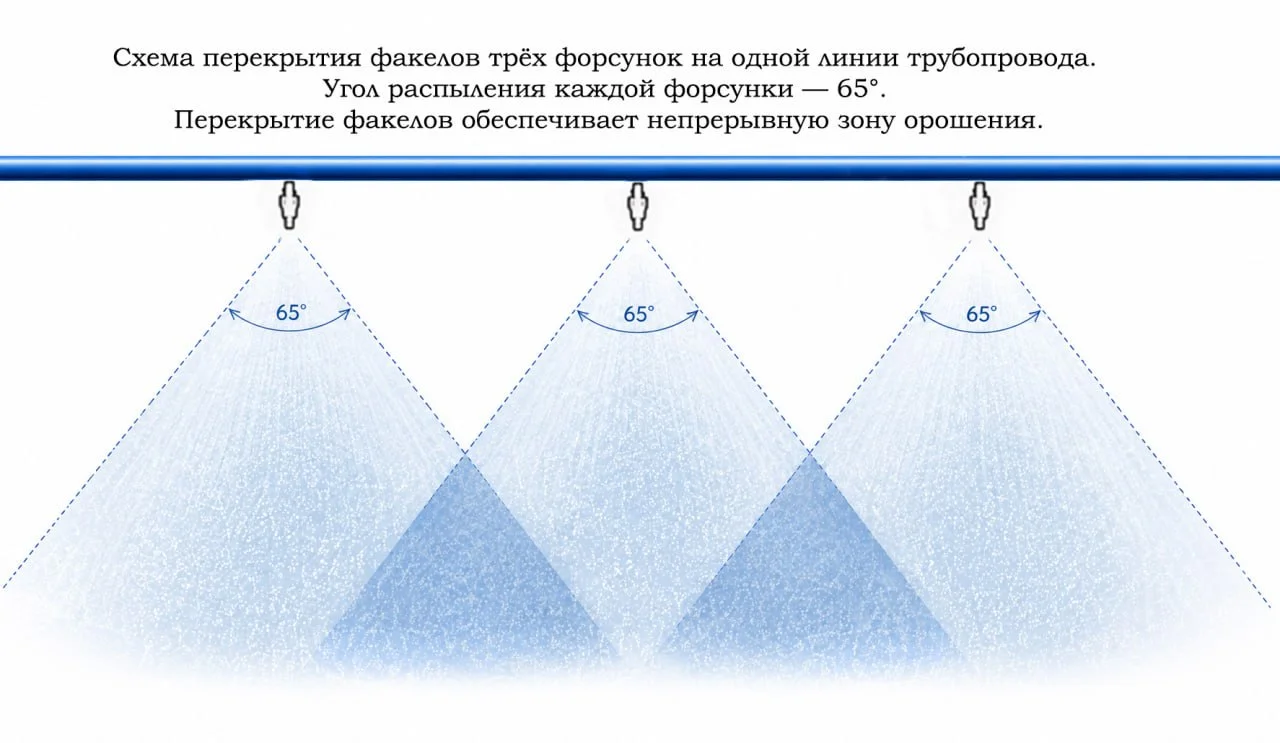

На каждой линии трубопровода установлены три форсунки с углом распыления 65°. Форсунки расположены последовательно, а их факелы частично перекрывают друг друга.

Такое расположение позволяет сформировать непрерывную зону орошения без необработанных участков. В местах перекрытия факелов обеспечивается более равномерное распределение воды по рабочей зоне камеры.

Таким образом, комбинация угла распыления, расстояния между форсунками и их количества позволяет получить требуемую площадь покрытия и равномерность дождевания при заданном расходе системы.

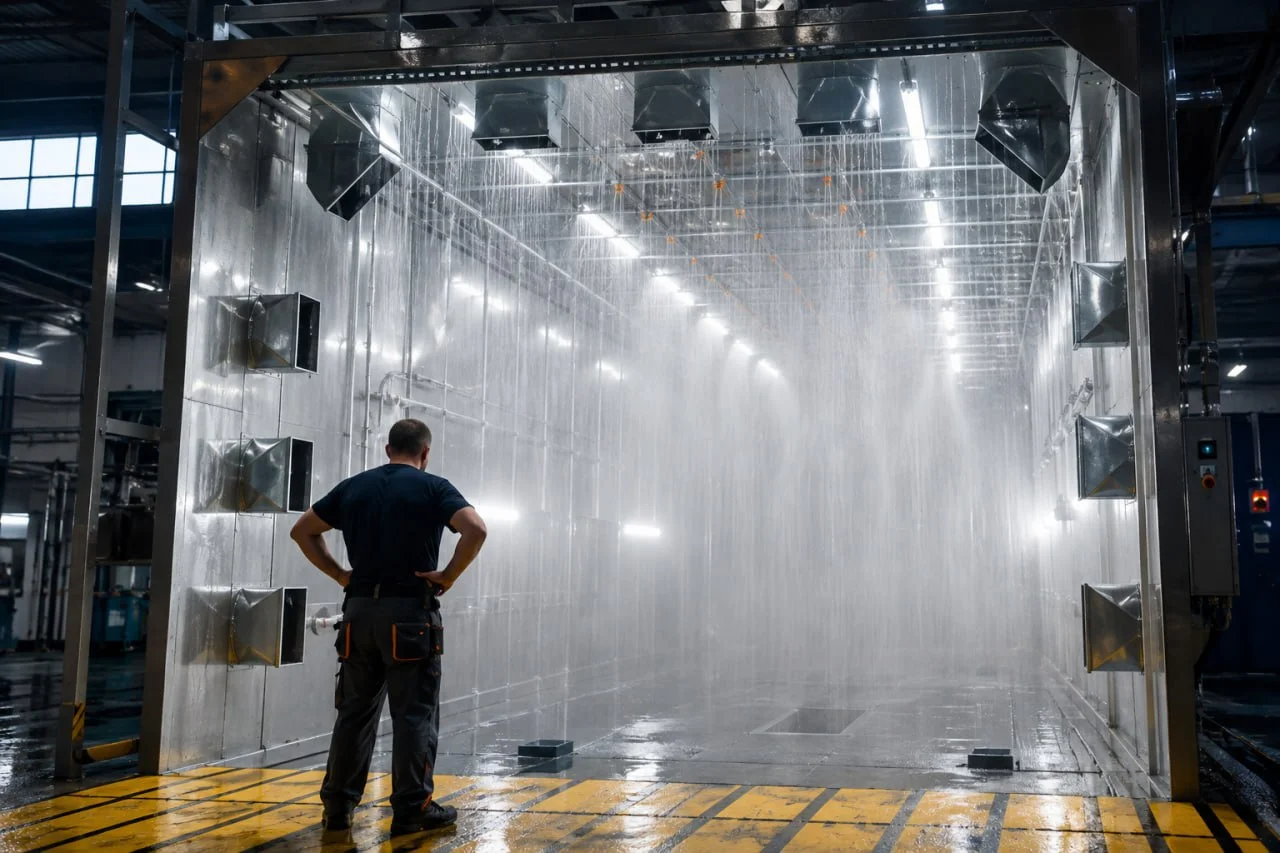

На видео, предоставленном заказчиком, показан результат применения выбранных форсунок – работа дождевальной камеры.

• Появилась возможность проводить испытания непосредственно на производстве. Теперь готовую технику можно проверить на влагопроницаемость в контролируемых условиях.
• Равномерное воздействие воды. Несколько линий трубопровода и разнонаправленное расположение форсунок позволяют сформировать дождевальное поле вокруг машины и воздействовать не только на крышу, но и на боковые поверхности.
• Контролируемый процесс испытаний. В отличие от естественных осадков, искусственное дождевание позволяет задавать и повторять необходимые условия испытания — продолжительность, интенсивность и параметры подачи воды. Именно контролируемость и повторяемость являются ключевыми преимуществами дождевальных камер.
• Быстрое и удобное обслуживание системы. Крепление форсунок на хомуте удобно для монтажа и позволяет при необходимости изменить положение отдельных форсунок, заменить их или скорректировать схему распыления.
• Более объективный контроль качества. Регулярное испытание позволяет выявлять места возможного проникновения воды и своевременно устранять недостатки сборки или герметизации.

Если Вы тоже хотите эффективно оптимизировать Ваше производство, пишите нам, наши технические специалисты проконсультируют Вас и подберут промышленные распылительные форсунки под Вашу задачу.
